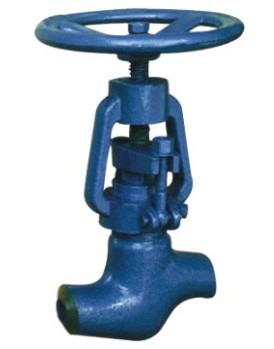

J61Y-200 / J61Y-250 / J61Y-320 电站焊接截止阀主要特点及用途
1.阀门与管路连接采用焊接式结构。
2.密封面不易磨损、擦伤,密封性能好,寿命长。
3.结构紧凑,启闭性好、高度小、维修方便。
4.适用于水、蒸汽、油品管路上,具有耐高温、耐高压的特点。
◆J61Y-200 / J61Y-250 / J61Y-320 电站焊接截止阀主要性能和使用范围
产品型号 公称压力PN(MPa) 试验压力 (MPa) 试验压力 (MPa) 适用温度(℃) 适用介质
壳体强度 密封 P54 P55 P57
J61H/Y-100 10 15 11 ≤450 水、蒸汽、油品
J61H/Y-200 20 30 22
J61H/Y-250 25 37.5 27.5
J61H/Y-320 32 48 36
J61Y-P54/100V 30 22 10 ≤540 蒸汽
J61Y-P54/140V 38 28 14
J61Y-P54/70V 48 36 17
J61Y-P55/100V 38 28 10 ≤550
J61Y-P55/140V 48 36 14
J61Y-P55/170V 53 39 17
J61Y-P57/1OOV 48 36 10 ≤570
J61Y-P57/140V 55 40 14
J61Y-P57/170V 60 44 17
