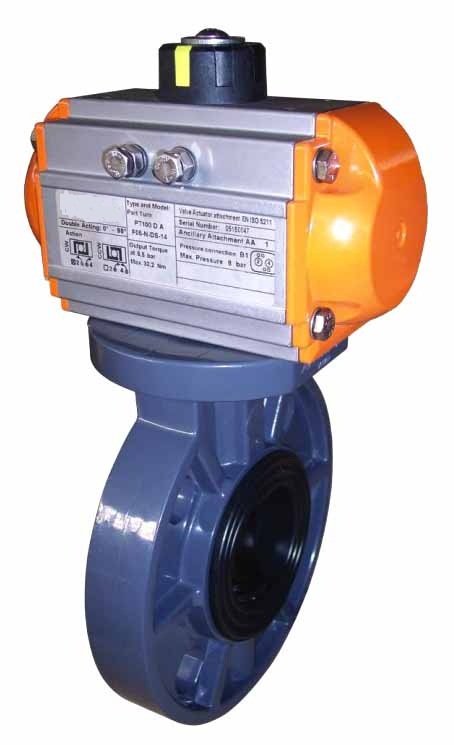

气动PVC蝶阀

主要零件材质表 FORM of Major Parts Materials

名称Name	材质Materials	名称Name	材质Materials
阀体 Body	RPP,CPVC,PVDF	O型圈 Sealing ring	EPDM,FRM
阀瓣 Disc	RPP,CPVC,PVDF	手柄 Hand wheel	ABS,RPP
阀杆 Stem	1Cr18Ni9Ti	螺母 Nut	RPP, PVDF, CPVC
阀座 Valve seat	EPDM,FRM	气动、气动装置 Electrically、gas device	1Cr18Ni9Ti,钢,铸铁 Stell,C,J

主要外形及连接尺寸 JLD671X Mani Outine and Connecting Flange Size

公称通径 DN	外形尺寸 Outlne Size											压力 Mpa	重量=kg/台 Weight				工作温度℃ Working temperature
	D	D1				D2	L1	L	H1	H2	n-Φ		重量=kg/台 Weight
	D	D1	JIS	DIN	ANSI	D2	L1	L	H1	H2	n-Φ		RPP	PVDF	CPVC	UPVC
40	47	110	105	110	3.88	150	200	39	86	70	4-18	0.7	4.2	4.4	4.3	4.3
50	56	125	120	125	4.75	160	220	40	88	70	4-18	0.7	4.3	4.55	4.45	4.4
65	71	145	140	145	5.50	185	220	46	100	70	4-18	0.7	4.4	4.65	4.6	4.55
80	85	160	150	160	6.00	195	280	46	105	85	8-18	0.7	4.75	5	4.9	4.8
100	105	180	175	180	7.50	215	280	54	118	85	8-18	0.6	5.1	5.5	5.4	5.3
125	131	210	210	210	8.50	250	300	70	163	93	8-18	0.5		7.74	7.3	7.2
150	153	240	240	240	9.50	285	300	74	176	96	8-22	0.5	7.5	8.3	8.1	7.9
200	204	295	290	295	11.75	340	180	87	210	93	8-22	0.4	14	18	17	15.8
250	255	350	355	350	14.25	395	180	114	240	93	12-22	0.3	17	22	20.7	19.5
300	307	400	400	400	17.00	445	180	114	270	93	12-22	0.3	21	30	28	25.5
350	358	460	445	460	18.75	505	180	127	300	93	16-22	0.3	26	35	32.8	30
400	389	515	510	515	21.25	580	240	140	350	108	16-22	0.3	33	44	41	38
450	446	565	565	565	22.75	615	240	152	370	108	20-26	0.2	50	65	61	56.5
500	494	620	620	620	25.00	670	260	152	400	108	20-26	0.2	70	91	85	79
600	590	725	730	725	29.50	780	260	178	465	108	20-30	0.2	100	125	118	111
