电动法兰蝶阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。电动法兰蝶阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长.电动法兰蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，

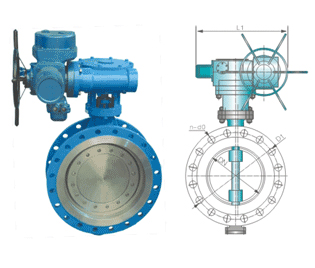

D943H系列法兰式多层次金属硬密封蝶阀

公称 通径 DN	外 形 尺 寸						连 接 尺 寸
	L		H	D643H			PN0.6MPa			PN1.0MPa
	短	长		H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	530	250	255	140	110	4-14	165	125	4-18
65	112	170	115	530	250	255	160	130	4-14	185	145	4-18
80	114	180	120	565	250	255	190	150	4-18	200	160	8-18
100	127	190	138	600	250	255	210	170	4-18	220	180	8-18
125	140	200	164	640	250	255	240	200	8-18	250	210	8-18
150	140	210	175	705	300	315	265	225	8-18	285	240	8-22
200	152	230	208	775	300	315	320	280	8-18	340	295	8-22
250	165	250	243	945	300	315	375	335	12-18	395	350	12-22
300	178	270	283	1070	300	315	440	395	12-22	445	400	12-22
350	190	290	310	1140	300	315	490	445	12-22	505	460	16-22
400	216	310	340	1210	300	315	540	495	16-22	565	515	16-26
450	222	330	380	1335	575	714	595	550	16-22	615	565	20-26
500	229	350	410	1415	575	714	645	600	20-22	670	620	20-26
600	267	390	470	1605	656	810	755	705	20-26	780	725	20-30
700	292	430	550	1844	656	810	860	810	24-26	895	840	24-30
800	318	470	640	2040	656	810	975	920	24-30	1015	950	24-33
900	330	510	710	2255	785	863	1075	1020	24-30	1115	1050	28-33
1000	410	550	770	2380	785	863	1175	1120	28-30	1230	1160	28-36
1200	470	630	890	2640	785	863	1405	1340	32-33	1455	1380	32-39
1400	530	710	920	2886			1630	1560	36-36	1675	1590	36-42
1600	600	790	1085	3156			1820	1760	40-36	1915	1820	40-48
1800	670	870	1230	3421			2045	1970	44-39	2115	2020	44-48
2000	760	950	1350	3685			2265	2180	48-42	2325	2230	48-48

D943H-(16、25)C、P、R、V系列法兰式多层次金属硬密封蝶阀

公称 通径 DN	外 形 尺 寸						连 接 尺 寸
	L		H	D943H			PN1.6MPa			PN2.5MPa
	短	长		H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	530	250	255	165	125	4-18	165	125	4-18
65	112	170	115	550	250	255	185	145	4-18	185	145	8-18
80	114	180	120	565	250	255	200	160	8-18	200	160	8-18
100	127	190	138	600	250	255	220	180	8-18	235	190	8-22
125	140	200	164	640	250	255	250	210	8-18	270	220	8-26
150	140	210	175	705	300	315	285	240	8-22	300	250	8-26
200	152	230	208	775	300	315	340	295	12-22	360	310	12-26
250	165	250	243	945	300	315	405	355	12-26	425	370	12-30
300	178	270	283	1070	300	315	460	410	12-26	485	430	16-30
350	190	290	310	1140	300	315	520	470	16-26	555	490	16-33
400	216	310	340	1210	300	315	580	525	16-30	620	550	16-36
450	222	330	380	1335	575	714	640	585	20-30	670	600	20-36
500	229	350	410	1415	575	714	750	650	20-33	730	660	20-36
600	267	390	470	1605	656	810	840	770	20-36	845	770	20-39
700	292	430	550	1844	656	810	910	840	24-36	960	875	24-42
800	318	470	640	2040	656	810	1025	950	24-39	1085	990	24-48
900	330	510	710	2255	785	863	1125	1050	28-39	1185	1090	28-48
1000	410	550	770	2380	785	863	1255	1170	28-42	1320	1210	28-56
1200	470	630	890	2640	785	863	1485	1390	32-48	1530	1420	32-56
1400	530	710	920	2886			1685	1590	36-48	1755	1640	36-62
1600	600	790	1085	3156			1930	1820	40-56	1975	1860	40-62
1800	670	870	1230	3421			2130	2020	44-56	2195	2070	44-70
2000	760	950	1350	3685			3685	2230	48-62	2425	2300	48-70

D943H-(40)C、P、R、V系列法兰式多层次金属硬密封蝶阀

, 公称 通径 DN 外 形 尺 寸 连 接 尺 寸 L H D943H PN4.OMPa 短 长 H3 A3 B3 D D1 Z-d 50 108 150 112 530 250 255 165 125 4-18 65 112 170 115 530 250 255 185 145 8-18 80 114 180 120 565 250 255 200 160 8-18 100 127 190 138 600 250 255 235 190 8-22 125 140 200 164 640 250 255 270 220 8-26 150 140 210 175 705 300 315 300 250 8-26 200 152 230 208 775 300 315 375 320 12-30 250 165 250 243 945 300 315 450 385 12-33 300 178 270 283 1070 300 315 515 450 16-33 350 190 290 310 1140 300 315 580 510 16-36 400 216 310 340 1210 300 315 660 585 16-39 450 222 330 380 1335 575 714 685 610 20-39 500 229 350 410 1415 575 714 755 670
