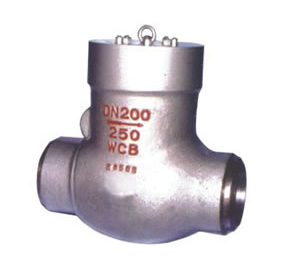

电站旋启式止回阀

·用途

法兰连接的旋启式止回阀适用于公称压力PN1.6～16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上。适用介质为：水、油品、蒸汽、酸性介质等。

·结构优势与特点

1、产品按国家标准GBl2236设计制造，结构合理，密封可靠，性能优良。
2、阀瓣、阀座密封面采用铁基合金或司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
3、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
4、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
5、阀瓣转绕阀座外的销轴旋转，减少关闭时发生猛烈冲击。
6、销轴与阀瓣连接采用内装式结构，不存在外泄漏点，使用更可靠。

·型号 Type

配管法兰 Pipe arrangement flange	公称压力PN(MPa) Nominal pressure	法兰密封面 Flange’s sealing face	产品型号
JB/T74 GBgll3 GB20592～ 20635	1.6	凸面 Convex face	H44H-16C	H44W-16R	H44W-16P	H44y-16l
	2.5	凸面 Convex face	H44H-25	H44W-25R	H44W-25P	H44y-25l
	4.O	凹凸面 Concave-convex face	H44H-40	H44W-40R	H44W-40P	H44y-40l
	6.4		H44H-64	H44W-64R	H44W-64P	H44y-64l
	10.O		H44H-1OO	H44W-100R	H44W-100P	H44y-100l
	16.O		H44H-160	H44W-160R	H44W-160P	H44y-160l
	25.O		H44H-250	H44W-250R	H44W-250P	H44y-250l

注：如法兰密封面型式与表中规定不同时，用户应在合同中注明。

·标准与规范 Standards

设计与制造
Design and manufacture

结构长度
Face to face dimension

压力温度等级
Grade of pressure-temperature

连接法兰
connecting flange

试验与检验
Test and inspection

GBl2236

GBl22221

GB9131 JB/T74 HG20604

JB/T74
GB9131
HG20592～20635

GBl3927
JB/T9092-1999

·主要尺寸及重量 Main dimensions and weight

公称压力PN(MPa) Nominal pressure	公称通径 DN(mm) Nominal diameter	外形尺寸和连接尺寸/mm Dimensions								重量/kg Weight
公称压力PN(MPa) Nominal pressure	公称通径 DN(mm) Nominal diameter	L	D	D1	D2	b-f	Z-ød	D3	H	重量/kg Weight
1.6	50	230	160	1 25	1 00	1 6-2	4-1 8	1 85	1 60	22
	65	290	180	1 46	1 20	1 8-3	4-1 8	21 5	1 77	26
	80	31 O	195	1 60	1 35	20-3	8-1 8	235	1 87	33
	1 00	350	215	1 80	1 55	20-3	8-1 8	255	202	39
	1 25	400	245	21 O	1 85	22-3	8-1 8	285	227	57
	1 50	480	280	240	21 O	24-3	8-23	330	263	80
	200	550	335	295	265	26-3	12-23	385	293	95
	250	650	405	355	320	30-3	12-25	455	330	1 75
	300	750	460	41 O	375	30-4	12-25	51 5	382	260
	350	850	520	470	435	34-4	16-25	545	430	360
	400	950	580	525	485	36-4	16-30	600	480	496
	500	1 1 50	705	650	608	44-4	20-34	730	560	588
2.5	50	230	1 60	1 25	1 00	20-3	4-1 8	1 85	1 77	22
	65	290	1 80	1 45	1 20	22-3	8-1 8	21 5	1 92	30
	80	31 O	1 95	1 60	1 35	22-3	8-1 8	235	1 92	35
	1 00	350	230	1 90	1 60	24-3	8-23	260	21 7	52
	1 25	400	245	220	1 88	28-3	8-25	296	250	73
	1 50	480	300	300	21 8	30-3	8-25	330	270	1 03
	200	550	360	350	276	34-3	12-25	380	350	1 35
	250	650	425	370	332	36-3	12-30	430	41 O	1 96
	300	750	485	430	390	40-4	16-30	490	430	285
	350	850	550	490	448	44-4	16-34	545	450	388
	400	950	61 O	550	505	48-4	16-34	600	560	496
	500	1 1 50	730	660	61 0	52-4	20-41	730	61 8	641

·主要尺寸及重量 Main dimensions and weight

公称压力 PN(MPa) Nominal Dressure	全称通径 DN(mm) Nominal diameter	外形尺寸和连接尺7/mm Main external and connecting dimensions										重量/kg Weight
公称压力 PN(MPa) Nominal Dressure	全称通径 DN(mm) Nominal diameter	L	D	D1	D2	D6	b-f	f2	Z-d	D3	H	重量/kg Weight
4.O	50	230	160	125	100	88	20-3	4	4-18	185	177	22
	65	290	180	145	120	11O	22-3	4	8-18	21O	192	30
	80	31O	195	160	135	121	22-3	4	8-18	235	192	34
	1OO	350	230	190	160	150	24-3	4.5	8-23	260	217	52
	125	400	270	220	188	176	28-3	4.5	8-25	295	259	73
	150	480	300	250	218	204	30-3	4.5	8-25	330	270	103
	200	550	375	320	282	260	38-3	4.5	12-30	450	340	212
	250	650	445	385	345	313	42-3	4.5	12-34	445	401	297
	300	750	510	450	408	364	46-4	4.5	16-34	545	423	362
	350	850	570	51O	465	422	52-4	5	16-34	570	460	450
	400	g50	655	585	535	474	58-4	5	16-41	625	490	585
	500	1150	755	670	612	576	62-4	5	20-48	730	618	641
6.4	50	300	175	125	105	88	26-3	4	4-23	21O	192	30
	65	340	200	160	130	11O	28-3	4	8-23	235	207	41
	80	380	210	170	140	121	30-3	4	8-23	235	207	48
	1OO	430	250	200	168	150	32-3	4.5	8-25	270	235	72
	125	500	295	240	202	170	36-3	4.5	8-30	315	265	108
	150	550	340	280	240	204	38-3	4.5	8-34	360	297	155
	200	650	405	345	300	260	44-3	4.5	12-34	420	357	217
	250	775	470	400	352	313	48-3	4.5	12-41	480	405	341
	300	900	530	460	412	364	54-4	4.5	16-41	560	465	472
	350	1025	595	525	475	422	60-4	5	16-41	615	514	627
	400	1150	670	585	525	474	65-4	5	16-48	675	568	882
	500	1400	800	705	640	576	70-4	5	20-54	735	620	1027
1O.O	50	300	195	145	112	88	28-3	4	4-25	21O	192	41
	65	340	220	170	138	11O	32-3	4	8-25	235	207	48
	80	380	230	180	148	121	34-3	4	8-25	260	235	72
	1OO	430	265	21O	172	150	38-3	4.5	8-30	295	265	108
	125	500	310	250	210	175	42-3	4.5	8-34	335	313	130
	150	550	350	290	250	204	46-3	4.5	12-34	425	360	217
	200	650	430	312	312	260	54-3	4.5	12-41	450	420	341
	250	775	500	382	382	313	60-3	4.5	12-41	535	480	472

·主要尺寸及重量 Main dimensions and weight

公称压力 PN(MPa) Norminal pressure	公称通径 DN(mm) Nominal diameter	外形尺寸和连接尺寸/mm Dimensions									重量/kg Weight
公称压力 PN(MPa) Norminal pressure	公称通径 DN(mm) Nominal diameter	L	D	D1	D2	D6	b-f	f2	Z-d	H	重量/kg Weight
16.O	50	300	215	165	132	88	36-3	4	8-25	251	49
	65	340	245	1gO	152	11O	44-3	4	8-30	282	58
	80	380	260	205	168	121	46-3	4	8-30	320	11O
	1OO	430	300	240	200	150	48-3	4.5	8-34	356	162
	125	500	355	285	238	176	60-3	4.5	8-41	393	214
	150	550	390	318	270	204	66-3	4.5	12-41	430	267
	200	650	480	400	345	260	78-3	4.5	12-48	470	318
	250	750	580	485	425	313	88-3	4.5	12-54	514	370
25.O	50	368	21O	160	128	70	40-3	5	8-25	310	63
	65	419	260	203	165	97	48-3	5	8-30	346	78
	80	470	290	230	190	116	54-3	5	8-34	385	92
	1OO	546	360	2g2	245	138	66-3	6	8-41	406	168
	125	673	385	318	270	170	76-3	6	12-41	534	220
	150	705	440	360	305	190	82-3	6	12-45	560	270
	200	832	535	440	380	245	92-3	6	12-51	318	320
	250	991	670	572	508	319	110-3	6	16-55	673	390
