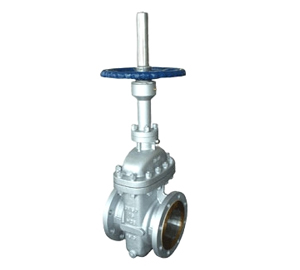

齿轮传动无导孔平板闸阀（单闸板、双闸板）
SZ543WF、SZ543、SZ543WY、SZ543WbF、SZ543WbD、SZ543WbY
SZ544WF、SZ544、SZ544WY、SZ544WbF、SZ544WbD、SZ544WbY
抗硫阀门型号前加“K”、调节型阀门型号前加“L”、耐磨型F后加“M”
性能规范
|
压力等级
Pressure
Gless |
常温下试验压力(MPa)
|
工作压力
|
适用温度
|
适用介质 |
左密封
|
右密封
|
壳体
|
气体低
压密封
|
"KZ"型
|
"Z"型
|
|
公称 压力
|
1.6 |
1.76 |
1.76 |
2.4 |
0.5～0.7 |
1.6 |
"G"型
-29～250 |
"D"型
-45～121 |
通用型
-29～121 |
含H2S和
CO2
800Mg/Nm |
石油、
天然气、
水等
|
|
2.5 |
2.75 |
2.75 |
3.75 |
2.5 |
|
4 |
4.4 |
4.4 |
6 |
4 |
|
6.4 |
7.04 |
7.04 |
9.6 |
6.4 |
|
10 |
11 |
11 |
15 |
10 |
|
16 |
17.6 |
17.6 |
24 |
16 |
|
25 |
27.5 |
27.5 |
37.5 |
25 |
|
磅级
Lb
|
150 |
2.07 |
2.07 |
2.93 |
1.93 |
|
300 |
5.52 |
5.52 |
7.58 |
5.06 |
|
400 |
7.31 |
7.31 |
70.0 |
6.75 |
|
600 |
11.03 |
11.03 |
15.0 |
10.12 |
|
900 |
16.54 |
16.54 |
22.4 |
15.19 |
| 主要零件材料 |
结构长度（用户未说明要求是，按此表供货） |
|
零件名称
Name |
材料 |
| "Z"型、"Z"type |
"KZ"型、"KZ"type |
|
阀体、阀盖
|
WCB碳素铸钢
|
|
闸板
|
合金钢(表面经过特殊处理或焊硬质合金)
|
|
阀杆
|
不锈钢
|
抗硫不锈钢
|
|
阀座
|
合金钢(表面特殊处理)
|
合金钢(焊硬质合金)
|
|
中法兰螺栓
|
35CrMoA |
|
中法兰螺母
|
35(碳钢)
|
|
阀杆螺母
|
铝青铜
|
|
填料
|
填充四氟、膨胀石墨
|
|
密封圈
|
填充四氟、丁睛橡胶
|
填充四氟、氟橡胶
|
|
密封脂
|
耐油密封脂
|
抗硫密封脂
| |
|
DN |
PN10
PN16
150Lb |
PN25
PN40
300Lb
|
PN64
Pn100 |
PN100
600Lb |
PN160
PN200 |
900Lb
1500Lb |
|
50 |
178 |
216 |
250 |
292 |
280 |
330 |
|
65 |
190 |
241 |
280 |
330 |
315 |
356 |
|
80 |
203 |
283 |
310 |
356 |
380 |
381 |
|
100 |
229 |
305 |
350 |
432 |
425 |
457 |
|
125 |
254 |
381 |
400 |
508 |
480 |
559 |
|
150 |
267 |
403 |
450 |
559 |
530 |
610 |
|
200 |
292 |
419 |
550 |
660 |
620 |
737 |
|
250 |
330 |
457 |
650 |
787 |
730 |
838 |
|
300 |
356 |
502 |
750 |
838 |
850 |
965 |
|
350 |
381 |
762 |
850 |
889 |
980 |
1029 |
|
400 |
406 |
838 |
950 |
991 |
1100 |
1130 |
|
450 |
432 |
914 |
1050 |
1092 |
1200 |
1219 |
|
500 |
457 |
991 |
1150 |
1194 |
1250 |
1321 |
|
600 |
508 |
1143 |
1350 |
1397 |
1450 |
1549 |
|
700 |
610 |
1346 |
1450 |
1549 |
|
| |
产品标准
API 6D 管道阀门
JB/T5198-91管线用钢制平板闸阀
ANSI B16.5a-1992管法兰管件
JB/T79.1～79.2 管体铸钢管法兰
GB/T13927-92通用阀门压力试验
JB/T9092-1999阀门的检验与试验
JB/TQ814-89钢制平板闸阀产品阀产品质量分等 |
