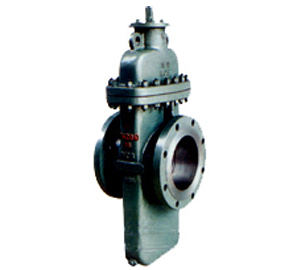

轻型平板闸阀（单闸板无导流孔、有导流孔、原型号为SZ47型）
SZ43WPF、SZ43WPD、SZ43WPY、SZ43PF、SZ43PD、SZ43PY、SZ543WPF、SZ543WPD、SZ543WPY
SZ543PF、SZ543PD、SZ543PY、SZ9B43WPF、SZ9B43WPD、SZ9B43PY、SZ9B43PF、SZ9B43PD、SZ9B43PYS
抗硫阀门型号前加“K”、调节型阀门型号前加“L”、耐磨型F后加“M”
性能规范
|
压力等级
|
常温下试验压力（MPa) |
工作压力
|
适用温度
|
适用介质 |
|
左密封
|
右密封
|
壳体
|
气体低
压密封
|
"KZ"型
|
"Z"型
|
|
公称压力
|
1.6 |
1.76 |
1.76 |
2.4 |
0.5～0.7 |
1.6 |
"G"型
-29～250 |
"D"型
-45～121 |
通用型
-29～121 |
含H2S和
CO2
800Mg/Nm
|
石油、
天然气、
水等
|
|
2.5 |
2.75 |
2.75 |
3.75 |
2.5 |
|
4 |
4.4 |
4.4 |
6 |
4 |
|
磅级
Lb
|
150 |
2.07 |
2.07 |
2.93 |
1.93 |
|
300 |
5.52 |
5.52 |
7.58 |
5.06 |
| 主要零件材料 |
结构长度（用户未说明要求是，按此表供货) |
|
零件名称
|
材料 |
|
"Z"型 |
"KZ"型 |
|
阀体、阀盖
|
WCB碳素铸钢
|
|
闸板
|
合金钢(表面经过特殊处理或焊硬质合金)
|
|
阀杆
|
不锈钢
|
抗硫不锈钢
|
|
阀座
|
合金钢(表面特殊处理)
|
合金钢(焊硬质合金)
|
|
中法兰螺栓
|
35CrMoA |
|
中法兰螺母
|
35(碳钢)
|
|
阀杆螺母
|
铝青铜
|
|
填料
|
填充四氟、膨胀石墨
|
|
密封圈
|
填充四氟、丁睛橡胶
|
填充四氟、氟橡胶
|
|
密封脂
|
耐油密封脂
|
抗硫密封脂
| |
|
DN |
PN10 PN16
150Lb |
PN25
PN40
300Lb
|
PN64
Pn100 |
PN100
600Lb |
|
50 |
178 |
216 |
178 |
216 |
|
65 |
190 |
241 |
190 |
241 |
|
80 |
203 |
283 |
203 |
283 |
|
100 |
229 |
305 |
229 |
305 |
|
125 |
254 |
381 |
254 |
381 |
|
150 |
267 |
403 |
267 |
403 |
|
200 |
292 |
419 |
292 |
419 |
|
250 |
330 |
457 |
330 |
457 |
|
300 |
356 |
502 |
356 |
502 |
|
350 |
381 |
762 |
381 |
762 |
|
400 |
406 |
838 |
406 |
838 |
|
450 |
432 |
914 |
432 |
914 |
|
500 |
457 |
991 |
457 |
991 |
|
600 |
508 |
1143 |
508 |
1143 |
|
700 |
610 |
1346 |
610 |
1346 |
|
800 |
660 |
|
660 |
|
|
900 |
711 |
|
711 |
| |
产品标准
API 6D 管道阀门
JB/T5198-91管线用钢制平板闸阀
ANSI B16.5a-1992管法兰管件
JB/T79.1～79.2 管体铸钢管法兰
GB/T13927-92通用阀门压力试验
JB/T9092-1999阀门的检验与试验
JB/TQ814-89钢制平板闸阀产品阀产品质量分等 |
